Обратные пружинные клапаны

Решение для предотвращения обратного потока и перекрестного загрязнения Aerre Inox S.r.l.

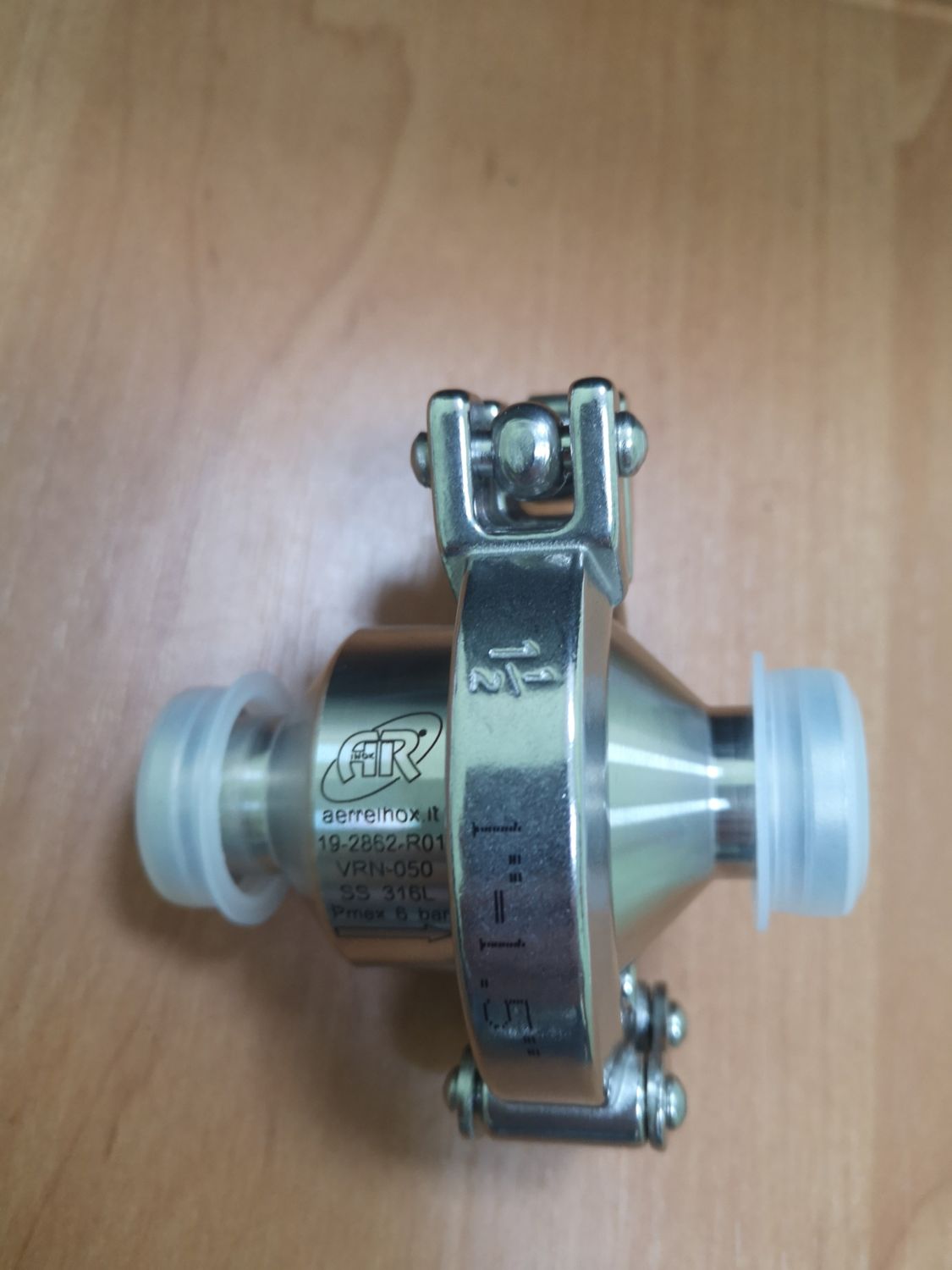

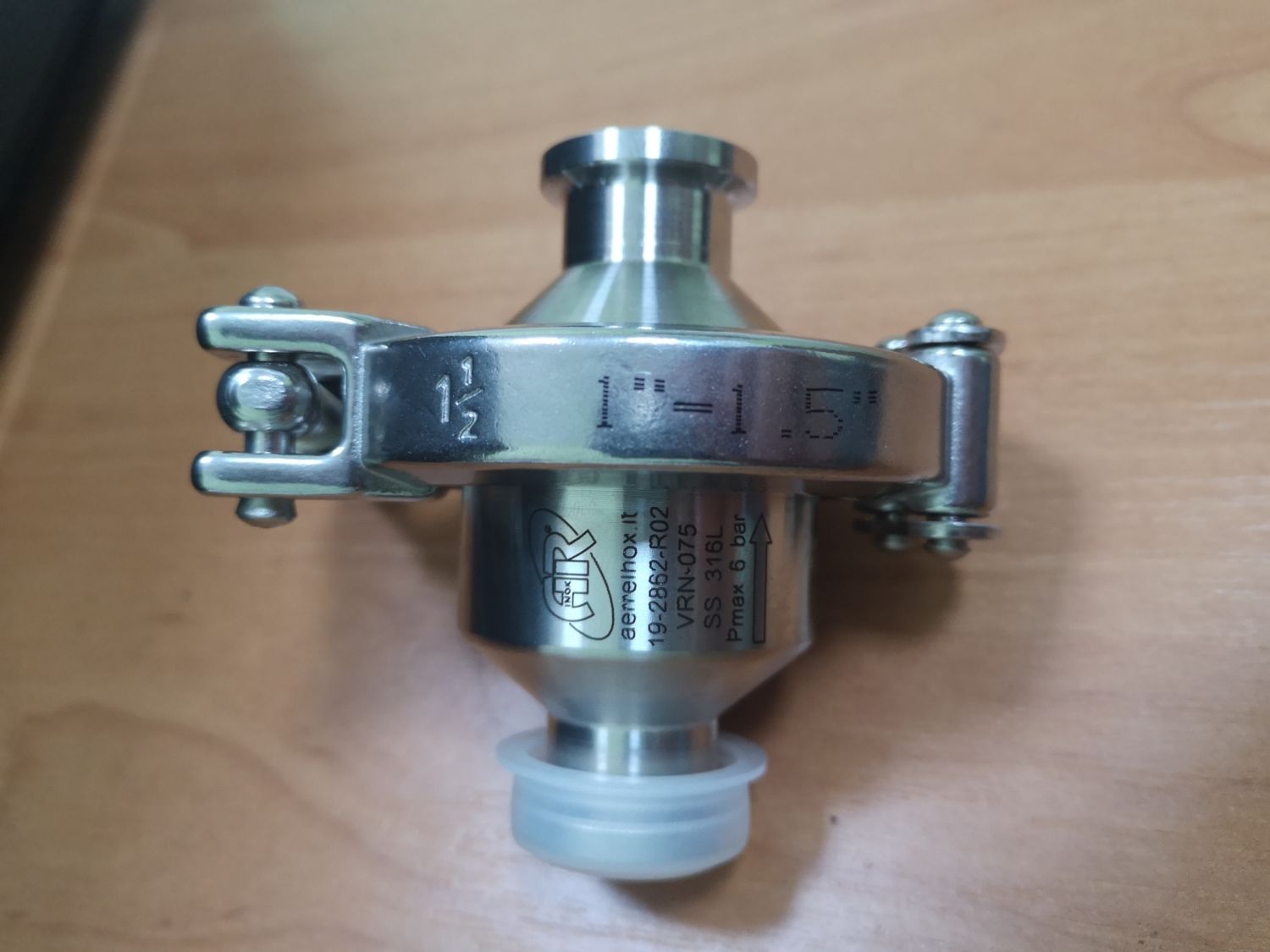

Полностью дренируемый санитарный поточный обратный клапан с пружинным приводом, который пропускает поток только в одном направлении, предотвращение обратного потока и перекрестного загрязнения. Стандартные версии, подходящие для горизонтальной или вертикальной установки.
Дренируемый санитарный поточный обратный клапан с пружинным приводом, который пропускает поток только в одном направлении, предотвращение обратного потока и перекрестного загрязнения. Доступны все фармацевтические сертификаты.

Корпус клапана изготовлен из цельного круглого стержня из нержавеющей стали AISI 316L. Он состоит из двух частей в собранном виде со стандартным зажимным кольцом. Клапан может быть легко и быстро демонтирован и собран без какого-либо инструмента.
Диск, запечатанный двумя кольцами, направляет подпружиненную заслонку в седло корпуса клапана.

Давление жидкости открывает клапан. Когда давление на входе, создаваемое жидкостью, превышает нагрузку пружины, тогда затвор поднимается, и клапан открывается. Когда перепад давления на клапане падает, затвор возвращается на свое место и клапан закрывается.

- SIP / CIP Стерилизуемый - Автоклавируемый

- Полная прослеживаемость смачиваемых материалов
- Высокое значение Cv
- Соответствует стандартам FDA
Смачиваемые части продукта:
- Ra <0,5 мкм - ASME-BPE
- Обозначение SF1
- Электро-полировка доступна для запроса
- Концы или сварка ASME-BPE заканчивается соответствие труб и фитингов.
- Соединения ISO и DIN доступны по запросу.
- Удлиненные трубные соединения для орбитальной сварки доступны по запросу.
- Максимум. давление продукта: 10 бар
- Рабочая температура: от 0 ° C до 150 ° C
- Минимальный перепад давления для открытия клапана: 0,03 бар (30 мбар) приблизительно
- Директива по оборудованию под давлением PED 97/23 / CE под СЭП статья 3 -пункт 3
- Европейская директива ATEX 94/9 / CE - Ex II 2 GD-T4

 Круглый люк с пятью точками зажима

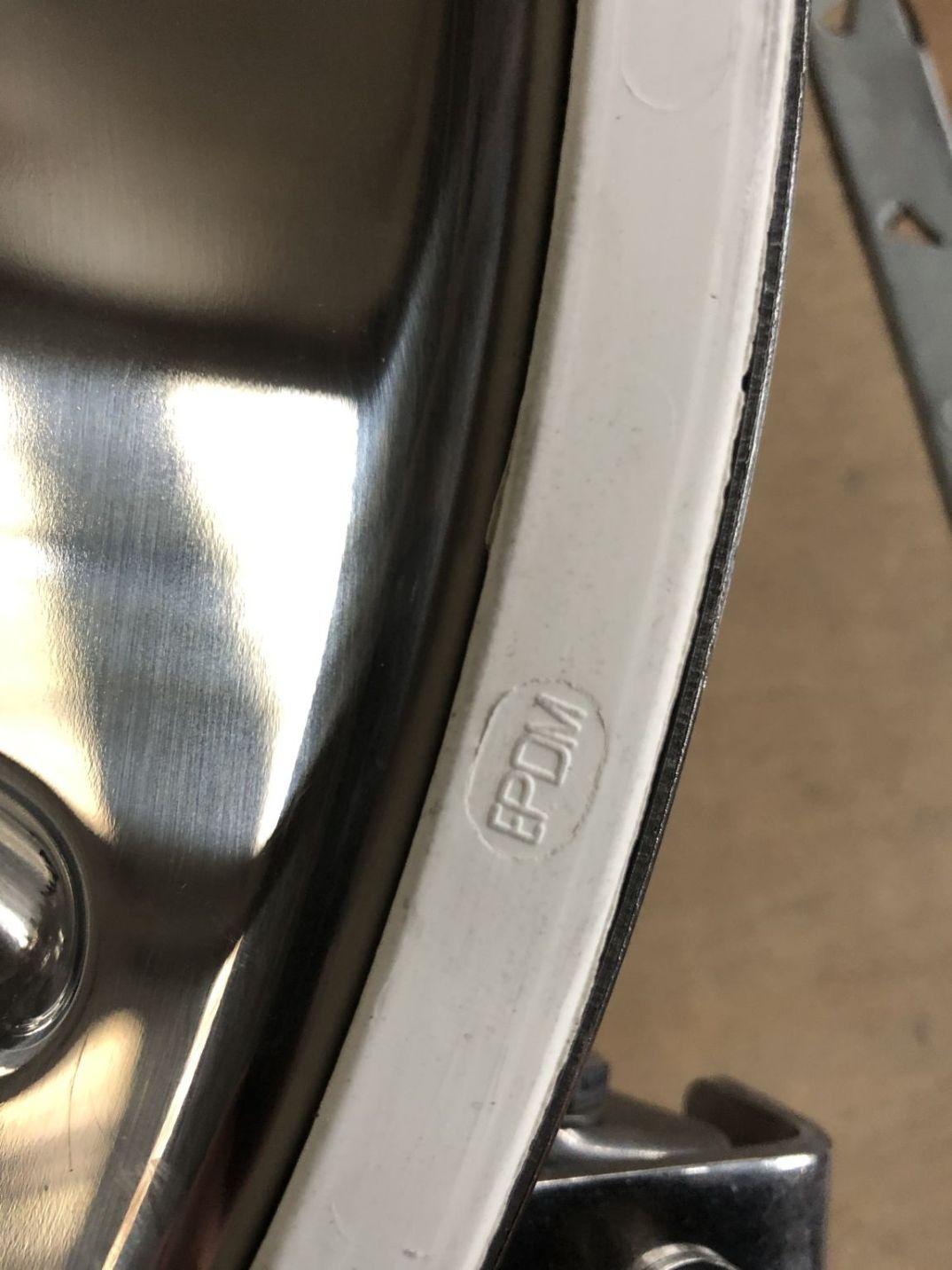

Люк асептический из нержавеющей стали AISI 316L, DN 500, круглый, атмосферный для верхнего открывания с пятью точками зажима и плоским уплотнением. Имеет площадку для установки в центре и сбоку крышки люка вспомогательных, предохранительных устройств. Люк не имеет откидного фиксированного приспособления, что позволяет полностью иметь доступ к горловине емкости путем полного снятия крышки.
Размер 500 мм
Толщина обечайки 2 мм
Толщина крышки 1.5 мм
Рабочее давление 0.7 бар
Нержавеющая сталь AISI 316L
